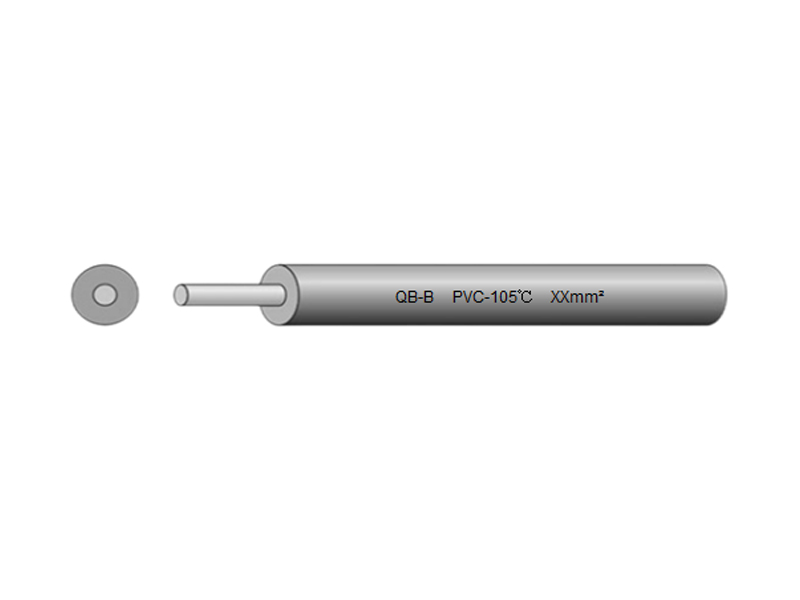

说明
额定温度：：-40～105℃
额定电压：：30VAC and 60VDC
标准：：GB/T 25085-2020
绝缘：：聚氯乙烯
笔直火焰燃烧试验切合：：GB/T 25085-2020
环保要求：：RoHS & REACH;
应用
适用于汽车内部电气系统用低压电线
参数
| Conductor | Insulation | Maximun Resistance at 20℃ | ||||
| 导体 | 绝缘 | |||||
| mm2 | No./mm | Nom.Dia. | Min.Thick | Maximum outer diameter | 20℃最大导体电阻 Ω/km | |
| 截面 | 线数/最大线径 | 外径 | 最小厚度 | 最大外径 | ||
| mm | mm | mm | ||||
| 0.13 | 7/0.15 | 0.55 | 0.20 | 1.05 | 136 | |
| 0.22 | 7/0.20 | 1.00 | 0.20 | 1.20 | 84.4 | |
| 0.35 | 12/0.20 | 0.90 | 0.20 | 1.40 | 55.5 | |
| 0.50 | 16/0.20 | 1.00 | 0.22 | 1.60 | 37.1 | |
| 0.75 | 24/0.20 | 1.20 | 0.24 | 1.90 | 24.7 | |
| 1.00 | 32/0.20 | 1.35 | 0.24 | 2.10 | 18.5 | |
| 1.50 | 30/0.25 | 1.70 | 0.24 | 2.40 | 12.7 | |
| 2.00 | 60/0.20 | 2.00 | 0.28 | 2.80 | 9.42 | |
| 2.50 | 50/0.25 | 2.20 | 0.28 | 3.00 | 7.60 | |
| 3.00 | 65/0.25 | 2.40 | 0.32 | 3.40 | 6.15 | |
| 4.00 | 56/0.30 | 2.75 | 0.32 | 3.70 | 4.70 | |
| 5.00 | 70/0.30 | 3.10 | 0.32 | 4.20 | 3.94 | |
| 6.00 | 84/0.30 | 3.30 | 0.32 | 4.30 | 3.14 | |
| 10.00 | 80/0.40 | 4.50 | 0.48 | 6.00 | 1.82 | |
| 16.00 | 126/0.40 | 6.30 | 0.52 | 7.20 | 1.16 | |
| 25.00 | 196/0.40 | 7.80 | 0.52 | 8.70 | 0.743 | |
